Construction d’un plateau technique interventionnel – Hôpital du Kremlin-Bicêtre (94)
- Adresse du projet : 78 rue du Général Leclerc, 94275 Le Kremlin-Bicêtre (94)
- Maître d’ouvrage : Hôpitaux Universitaires Paris-Saclay (AP-HP), Hôpital Bicêtre
- Maître d’œuvre : TLR Architecture (mandataire) et Emergence Architectes
- Entreprise : ANGEVIN Île-de-France (lot 02)
- Expertise CIVIGO : Études de structure en phase EXE, tôles de répartition
- Programme : Plateau technique interventionnel, 10 873 m² SDO
- Livraison prévisionnelle : 2027
CIVIGO signe les études d’exécution structure de la construction du plateau technique interventionnel de l’Hôpital du Kremlin-Bicêtre (94), aux côtés d’ANGEVIN. Ce plateau regroupe bloc opératoire, salles d’imagerie et d’endoscopie au sein d’un même ensemble. Cette référence illustre notre expertise en tant que BET structure pour les bâtiments de santé.
Description de L'ouvrage
Le projet porte sur la construction d’un plateau technique interventionnel au sein de l’Hôpital du Kremlin-Bicêtre, aux Hôpitaux Universitaires Paris-Saclay (AP-HP). Cet équipement central du site regroupe les services hospitaliers, mutualise les moyens humains et matériels, et réunit sur un même plateau l’imagerie médicale et le geste interventionnel.

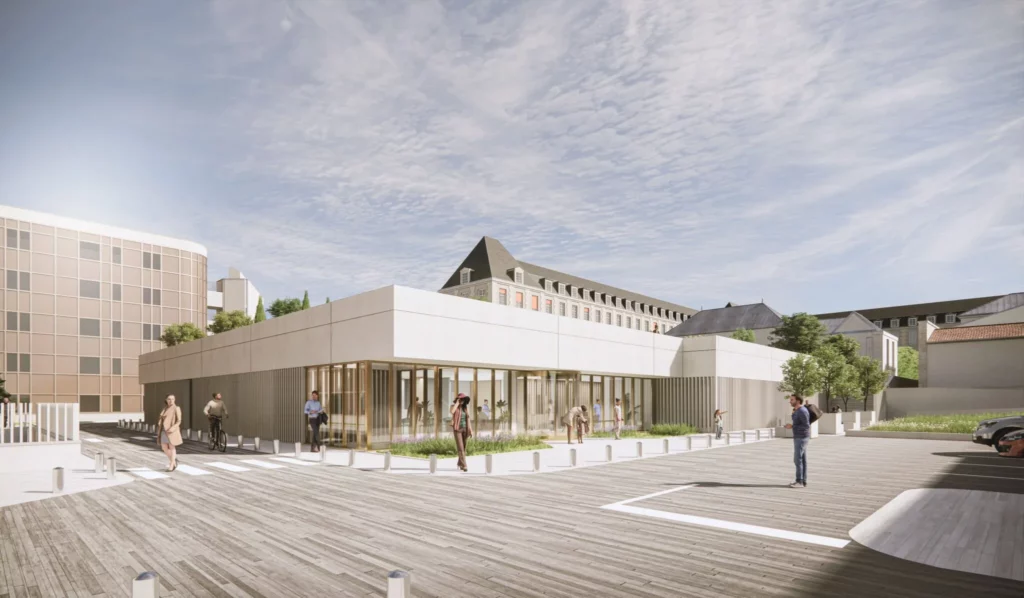

Conçu par TLR Architecture, le projet s’insère entre deux bâtiments emblématiques : le bâtiment historique Lajaunias (XVIIᵉ siècle) et le bâtiment Broca. Un « bâtiment jardin » fait le lien entre les deux. Le plateau technique existant, enterré, est étendu et doublé : l’opération associe donc une partie neuve en extension et une partie en restructuration de l’existant. Le plateau se développe sur trois niveaux, dont un seul de plain-pied :
- Rez-de-chaussée : Unité de Chirurgie Ambulatoire
- Niveau -1 : restructuration et extension du bloc opératoire
- Niveau -2 : locaux techniques et logistiques
Il comprend 17 nouvelles salles d’opération, une zone de réveil, un déchocage, 4 salles d’endoscopie, 5 salles de radiologie et neuro-radiologie interventionnelle, ainsi que le pôle d’imagerie d’urgence pour la Grande Garde de Neurochirurgie.
Pour une opération de cette nature, les exigences structurelles sont renforcées :
- Équipements lourds : scanner, transformateur, armoires techniques et appareils d’imagerie génèrent des charges ponctuelles importantes, à reprendre sans dépasser la capacité des planchers existants.
- Structures existantes : le bâtiment existant compte deux niveaux de sous-sol, dont la capacité portante, prise à 350 daN/m², conditionne chaque justification.
- Travaux en site hospitalier : les interventions se déroulent au sein d’un établissement en activité.
- Conformité réglementaire : dimensionnement selon les Eurocodes EN 1990 (bases de calcul), EN 1991 (actions sur les structures) et EN 1993 (structures en acier).
Cette référence illustre le savoir-faire de CIVIGO en études d’exécution structure pour un centre hospitalier universitaire, alliant rigueur de calcul et compatibilité avec un site en fonctionnement.
Mission de nos ingénieurs
« `html
CIVIGO intervient en qualité de bureau d’études structure sur la construction du plateau technique interventionnel de l’Hôpital du Kremlin-Bicêtre. Mandatée en mission EXE (Études d’Exécution) aux côtés d’ANGEVIN, notre équipe produit les notes de calcul et les justifications nécessaires à la mise en œuvre des renforts, sur la base des dossiers de conception établis par la maîtrise d’œuvre.
Études d’exécution structure – tôles de répartition :
- Dimensionnement de tôles de répartition en acier S235, d’épaisseur 10 à 15 mm selon les zones
- Uniformisation des charges d’appareils fortement chargés sous la forme d’une charge surfacique équivalente de 350 daN/m²
- Détermination de la surface minimale de tôle pour chaque zone d’implantation, à partir de la charge disponible sur les planchers existants
- Modélisation 2D aux éléments finis sous Robot Structural Analysis (plaques en éléments coque sur nervures)
- Vérification des contraintes de Von Mises à l’ELU par rapport à la limite d’élasticité de l’acier
Livrables produits par CIVIGO en phase EXE :
- Note de calcul des tôles de répartition, avec quatre zones d’implantation d’équipements traitées
- Hypothèses de charges permanentes et d’exploitation, dont la plateforme de travail à 200 daN/m², selon l’Eurocode 1
- Modèles de calcul et cartographies de contraintes pour chaque zone
- Conclusions de vérification, avec des contraintes maximales inférieures à la limite admissible
- Coordination technique avec ANGEVIN et les intervenants du chantier
Grâce à ce travail, nos ingénieurs sécurisent l’implantation d’équipements médicaux lourds sur des planchers existants, dans le respect des exigences d’un centre hospitalier universitaire.
