Étude des ponts thermiques : détecter, calculer et traiter chaque jonction
Les ponts thermiques constituent l’un des maillons faibles de l’enveloppe d’un bâtiment. Mal identifiés ou non traités, ils provoquent des pertes de chaleur représentant en moyenne 5 à 10 % des déperditions, et bien davantage dans un bâtiment très isolé — et favorisent condensation, humidité et moisissures sur les parois froides. Avec une étude des ponts thermiques, CIVIGO les détecte, les quantifie et vous propose des solutions concrètes, partout en France.
Ces défauts d’isolation apparaissent aux jonctions entre murs, planchers, toitures, balcons ou autour des menuiseries. Invisibles à l’œil nu, ils ont un impact direct sur la performance énergétique, le confort thermique et la durabilité du bâtiment.
CIVIGO, BET thermique, propose une expertise complète pour détecter, analyser et traiter chaque pont thermique — en neuf comme en rénovation — à l’aide de solutions techniques comme les rupteurs thermiques ou l’optimisation des détails constructifs, en respectant les exigences de la RE2020.
Votre projet souffre de ponts thermiques mal traités ?
CIVIGO les identifie, les modélise et vous propose des solutions conformes à la RE2020 — devis gratuit, sans engagement.
Qu’est-ce qu’un pont thermique ?
Un facteur invisible mais très impactant

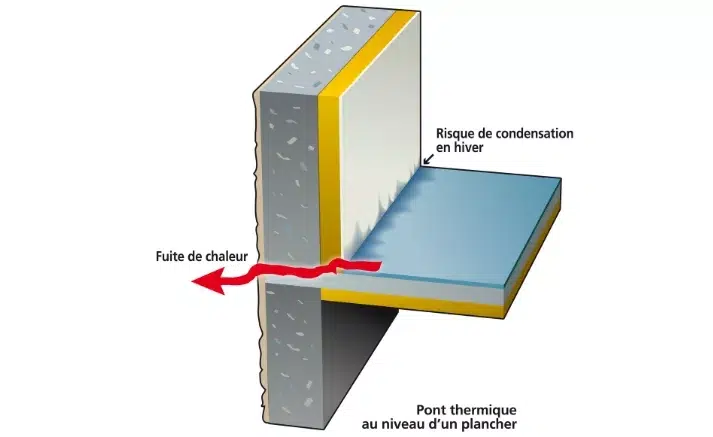

Un pont thermique est une zone de discontinuité dans l’isolation, entraînant un passage préférentiel du froid ou de la chaleur. Ce phénomène génère une sensation de parois froides, des déperditions linéiques, une surconsommation énergétique, et parfois des moisissures ou de la condensation. Dans les pièces humides ou peu ventilées, on constate souvent de l’humidité dans les angles ou derrière les meubles — signe d’un pont thermique non traité. Pour éviter cela, il est essentiel d’identifier et de traiter les ponts thermiques dès la conception.
Ponts thermiques linéiques, ponctuels, structurels ou intégrés
On distingue plusieurs familles de ponts thermiques :
- les ponts thermiques linéiques, le long d’une jonction (plancher et façade, refend, balcon, appui de fenêtre), caractérisés par leur coefficient Ψ en W/(m.K) ;
- les ponts thermiques ponctuels, localisés (fixation traversante, croisement de poutres), caractérisés par leur coefficient χ en W/K ;
- les ponts thermiques structurels, aux liaisons entre parois, et les ponts thermiques intégrés, à l’intérieur d’une paroi (ossature, montants, fixations d’isolant), déjà pris en compte dans le coefficient U de la paroi.
Détecter un pont thermique : diagnostic et recherche
Sur un bâtiment existant, plusieurs signes trahissent un pont thermique : moisissures ou traces noires dans les angles, condensation en pied de mur ou autour des fenêtres, paroi froide au toucher, peinture ou papier peint qui se décolle. Ces désordres relèvent souvent aussi d’un diagnostic humidité et condensation.

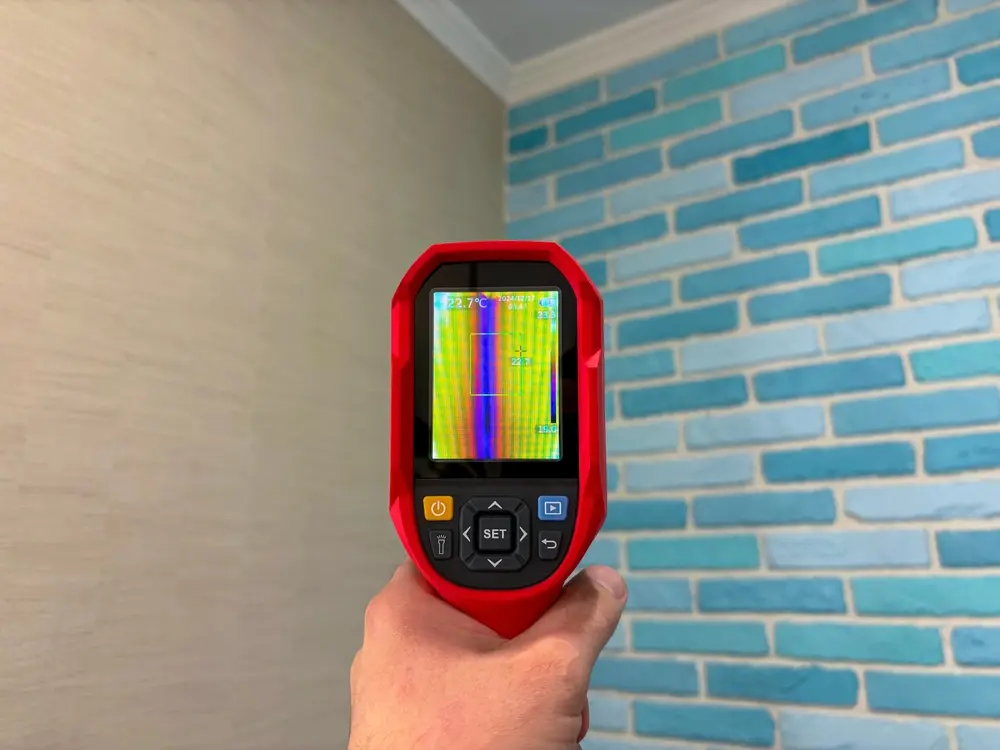

Pour localiser précisément les ponts thermiques, on utilise la thermographie infrarouge : une caméra thermique visualise les écarts de température de surface. Elle se pratique en saison de chauffe, avec un écart d’une dizaine de degrés au moins entre l’intérieur et l’extérieur. En conception, la recherche se fait sur plans : nos ingénieurs passent en revue chaque jonction (planchers, refends, balcons, acrotères, menuiseries) pour repérer les discontinuités d’isolant avant le chantier.
Ponts thermiques et DPE
Le DPE, calculé avec la méthode 3CL, intègre les ponts thermiques dans les déperditions du logement : les principales liaisons (planchers, refends, menuiseries) sont comptées avec des valeurs qui dépendent du type d’isolation des murs. Une isolation par l’intérieur laisse les nez de planchers et les refends en pont thermique ; une isolation par l’extérieur les supprime en grande partie, ce qui améliore le résultat. Pour une rénovation visant un gain de classe, l’étude des ponts thermiques aide à choisir les traitements qui pèsent le plus.
Ponts thermiques et RE2020 : Bbio et exigence ψ9
La RE2020 prend en compte les ponts thermiques à deux niveaux. D’abord dans les indicateurs de performance : les déperditions par les liaisons (valeurs Ψ) entrent dans le calcul du Bbio et de la consommation d’énergie primaire. Ensuite par une exigence de moyens : l’article 22 de l’arrêté du 4 août 2021 limite à 0,6 W/(m.K) la valeur moyenne des ponts thermiques entre les planchers intermédiaires et les murs extérieurs (ψ9).
Une mauvaise prise en compte peut compromettre l’atteinte des seuils et bloquer l’attestation RE2020 à joindre au permis de construire. CIVIGO intervient dès l’esquisse pour anticiper et corriger les ponts thermiques, en intégrant des rupteurs thermiques ou en proposant des alternatives constructives.
Calcul d’un pont thermique : valeur Ψ, catalogue ou simulation 2D/3D
Un pont thermique linéique se caractérise par son coefficient Ψ (psi), en W/(m.K) : la chaleur perdue par mètre de jonction et par degré d’écart entre intérieur et extérieur. Dans une étude des ponts thermiques, trois méthodes permettent de l’obtenir :
- les valeurs par défaut des Règles Th-Bât (fascicule Ponts thermiques), simples mais pénalisantes ;
- les catalogues de ponts thermiques et les valeurs des fabricants de rupteurs, pour les jonctions courantes ;
- le calcul numérique 2D/3D selon la norme NF EN ISO 10211, pour les nœuds particuliers ou pour optimiser une solution.
Les valeurs obtenues sont ensuite intégrées au calcul thermique réglementaire et au calcul de déperdition thermique du bâtiment.
Analyse des jonctions dès la conception
Nos ingénieurs identifient toutes les zones critiques : liaison mur/dalle, nez de balcon, acrotères, angles rentrants… Pour chaque cas, nous proposons une solution adaptée : ajout de rupteurs thermiques, amélioration de la continuité de l’isolant, détails constructifs optimisés. Ces corrections permettent d’éviter les déperditions et d’assurer un confort thermique durable.
Simulation et modélisation 2D/3D
Grâce à des outils comme THERM ou PHYSIBEL, nous réalisons des simulations thermiques pour visualiser les ponts thermiques sous forme de cartographies précises. Cela permet de quantifier les pertes, d’optimiser les variantes constructives et de répondre aux exigences réglementaires. On peut ainsi justifier techniquement comment supprimer un pont thermique, tout en restant conforme à la RE2020.
Calcul des valeurs Ψ et impact sur le Bbio
La valeur Ψ d’un pont thermique est calculée à partir de la géométrie du nœud constructif, des matériaux et des conditions limites. CIVIGO intègre ces données dans les logiciels réglementaires pour améliorer la performance énergétique du bâtiment.
Le Bbio (Besoin Bioclimatique) est un indicateur réglementaire introduit par la RT2012 et renforcé par la RE2020. Il mesure la qualité de la conception énergétique du bâtiment hors équipements techniques. Un Bbio trop élevé rend un projet non conforme. En réduisant les valeurs Ψ grâce à des solutions constructives efficaces (rupteurs, continuité d’isolant), on abaisse le Bbio, on réduit les besoins en chauffage et climatisation et on évite le recours à des systèmes techniques surdimensionnés.
Traiter un pont thermique : rupteurs et solutions par jonction
Chaque jonction appelle une solution adaptée, à choisir selon le mode d’isolation (intérieure ou extérieure) et la structure :
| Jonction | Origine du pont thermique | Solutions |
|---|---|---|
| Balcon, coursive | Dalle qui traverse l’isolant | Rupteur de pont thermique (boîtier isolant armé), balcon désolidarisé sur structure rapportée |
| Plancher intermédiaire / façade | Nez de dalle non isolé en isolation intérieure | Rupteur de plancher, isolation par l’extérieur |
| Mur de refend | Refend en contact avec la façade | Isolation par l’extérieur ou retour d’isolant sur le refend |
| Appui et tableau de fenêtre | Menuiserie hors du plan de l’isolant | Menuiserie dans le plan de l’isolant, retour d’isolant en tableau, appui à rupture thermique |
| Plancher bas, seuil | Dalle en contact avec les murs ou le sol | Isolant en rive et en périphérie, seuil isolé |
| Acrotère, toiture terrasse | Acrotère béton non isolé | Isolation de l’acrotère sur ses faces, rupteur d’acrotère |
Un rupteur doit aussi transmettre les efforts (porte-à-faux, séisme) : il se dimensionne avec le bureau d’études structure.
Ponts thermiques — Applications par type de bâtiment
Logements collectifs neufs
Les ponts thermiques linéiques se concentrent souvent aux jonctions façades/dalles ou façades/balcons. CIVIGO propose des rupteurs de pont thermique préfabriqués pour ces zones, des isolants en continuité et des traitements spécifiques pour les appuis de fenêtres. Objectif : limiter les déperditions linéiques et garantir la durabilité thermique de la structure.
Étude des ponts thermiques en rénovation
En rénovation, les ponts thermiques sont fréquents, surtout dans les constructions maçonnées anciennes. CIVIGO réalise des études pour identifier les zones à humidité, moisissure, condensation, et propose des solutions : ITE avec retour d’isolant, rupteur rapporté, isolant mince intérieur. Traiter un pont thermique en rénovation permet de préserver la santé des occupants et de réduire fortement les pertes d’énergie.
Tertiaire, enseignement, santé
Les bâtiments non résidentiels présentent des ponts thermiques complexes : murs rideaux, dalles techniques, ossatures métalliques. CIVIGO adapte ses études aux contraintes architecturales pour minimiser les déperditions, tout en assurant un bon équilibre technique, économique et réglementaire. Chaque rupteur thermique est choisi en fonction de sa compatibilité avec le chantier et la performance recherchée.
Réduire les ponts thermiques, c’est aussi réduire l’empreinte carbone du bâtiment.
La RE2020 ne se limite plus à la performance énergétique — elle vise la réduction des émissions
sur tout le cycle de vie. Moins de déperditions, moins de chauffage, moins de CO₂.
La RE2020 ne se limite plus à la performance énergétique : elle vise également la réduction des émissions de gaz à effet de serre sur tout le cycle de vie du bâtiment. En limitant les ponts thermiques, CIVIGO agit directement sur la consommation d’énergie primaire et sur le bilan carbone global du projet. Moins de déperditions signifie moins de chauffage, donc moins de CO₂ émis et une durabilité accrue de l’enveloppe.
Nos prestations — Études des ponts thermiques
⏱ 5 à 7 jours ouvrés
- Identification des jonctions critiques
- Calcul des valeurs Ψ linéiques
- Impact sur le Bbio RE2020
- Recommandations rupteurs thermiques
Simulation thermique 2D/3D
Nœuds constructifs
⏱ 7 à 10 jours ouvrés
- Modélisation THERM / PHYSIBEL
- Cartographie thermique des nœuds
- Comparaison de variantes constructives
- Justification réglementaire RE2020
⏱ 5 à 7 jours ouvrés
- Identification zones humidité/condensation
- Solutions ITE avec retour d’isolant
- Rupteurs rapportés, isolants minces
- Rapport avec solutions chiffrées
Pourquoi confier vos études de ponts thermiques à CIVIGO
Simulation précise, solutions concrètes
Nos ingénieurs maîtrisent les logiciels THERM et PHYSIBEL pour la modélisation 2D/3D des nœuds constructifs. Les valeurs Ψ calculées sont directement intégrables dans les logiciels réglementaires RE2020.
Partout en France, 100 % à distance
Toutes nos études de ponts thermiques sont réalisées à distance sur plans et détails constructifs. Pas de déplacement, livraison sous 5 à 7 jours ouvrés. Partout en France.
Vision globale de l’enveloppe
Les ponts thermiques ne s’étudient pas seuls. CIVIGO les intègre dans une analyse globale incluant l’isolation thermique, le calcul des déperditions et la conformité RE2020, pour une enveloppe cohérente et performante.
Bureau pluridisciplinaire
Structure, fluides, énergie, électricité, VRD, thermique : un seul interlocuteur pour l’ensemble de votre projet. Voir l’ensemble de nos expertises.
Vous pilotez un projet neuf ou en rénovation énergétique ?
CIVIGO vous accompagne avec des études précises des ponts thermiques, des simulations fiables et des solutions compatibles chantier.
FAQ
Questions fréquentes — Ponts thermiques
Un pont thermique est une zone de l'enveloppe où l'isolation est interrompue ou moins performante — une jonction mur/plancher, un nez de balcon, un appui de fenêtre. La chaleur s'y échappe plus facilement qu'ailleurs, ce qui génère des déperditions localisées, une paroi froide côté intérieur, et dans les cas graves de la condensation et des moisissures. Ils représentent en moyenne 5 à 10 % des déperditions d’un logement, et une part bien plus grande dans un bâtiment très isolé, où les autres pertes ont été réduites.
La méthode la plus précise est la simulation thermique 2D/3D des nœuds constructifs, réalisée sur les plans et détails d'exécution. Elle permet de quantifier les pertes et de tester des solutions sans attendre le chantier. En complément, la thermographie infrarouge (caméra thermique) peut être utilisée sur un bâtiment existant pour visualiser les zones de fuite — mais elle nécessite un écart de température suffisant entre l'intérieur et l'extérieur pour être fiable.
Un rupteur thermique est un composant constructif inséré à une jonction critique pour interrompre le chemin du froid. Les plus courants sont les rupteurs de balcon (insérés entre la dalle et le balcon en porte-à-faux), les rupteurs d'acrotère et les rupteurs de plancher intermédiaire. Ils sont préfabriqués, intégrés lors du coulage du béton ou assemblés sur site. CIVIGO dimensionne le type et les performances du rupteur adapté à chaque nœud.
Oui — la RE2020 intègre les ponts thermiques linéiques dans le calcul du Bbio via les valeurs Ψ (psi). Une mauvaise prise en compte des ponts thermiques peut faire dépasser le seuil Bbio et rendre le projet non conforme. CIVIGO calcule les valeurs Ψ de chaque jonction et les intègre dans les logiciels réglementaires pour garantir la conformité. La RE2020 impose en outre une valeur moyenne ψ9 inférieure ou égale à 0,6 W/(m.K) pour la liaison entre plancher intermédiaire et mur extérieur (article 22 de l’arrêté du 4 août 2021).
Oui. La méthode 3CL du DPE intègre les ponts thermiques des principales liaisons (planchers, refends, menuiseries) avec des valeurs qui dépendent du type d’isolation des murs. Une isolation par l’extérieur, qui les supprime en grande partie, améliore donc le résultat. En rénovation, l’étude des ponts thermiques permet de cibler les traitements les plus efficaces pour gagner une classe.
Un pont thermique structurel est lié à la structure même du bâtiment — nez de balcon, jonction façade/dalle, poteau traversant l'isolant. Il est difficile à supprimer sans modifier la conception. Un pont thermique intégré résulte d'un composant inclus dans l'enveloppe — fenêtre, coffre de volet roulant, boîtier électrique encastré. Il est généralement plus facile à traiter par une meilleure intégration des menuiseries ou des accessoires adaptés.
Elle n'est pas obligatoire en tant que document indépendant, mais les ponts thermiques doivent être pris en compte dans le calcul réglementaire RE2020 (calcul du Bbio). Pour les projets avec des configurations constructives complexes — balcons filants, ossatures mixtes, grandes surfaces vitrées — une étude dédiée permet d'optimiser les choix constructifs et de garantir la conformité.
