Fluides médicaux : conception des réseaux de distribution et de l’installation
Oxygène au lit du patient, vide pour l’aspiration, protoxyde d’azote au bloc : les fluides médicaux arrivent aux prises murales par un réseau que personne ne voit, mais dont tout le service dépend. CIVIGO, bureau d’études fluides, conçoit ces réseaux de distribution pour les hôpitaux, cliniques, blocs opératoires, services de réanimation et établissements médico-sociaux, en construction neuve comme en rénovation.
Notre rôle n’est pas celui du fournisseur de gaz ni de l’installateur : nous dimensionnons l’installation, rédigeons les pièces du marché et vérifions sa mise en œuvre jusqu’à la réception. Ce regard indépendant aide le maître d’ouvrage à comparer les offres et à recevoir un réseau conforme.
Assurez la conformité et la sécurité de vos réseaux médicaux.
CIVIGO vous accompagne à chaque étape, de la conception à la réception.
Quels sont les fluides médicaux ?
Gaz médicaux, vide et évacuation des gaz d’anesthésie
On regroupe sous le terme de fluides médicaux les gaz délivrés aux patients et les réseaux techniques qui les accompagnent :
- Oxygène : le plus utilisé, de la chambre à la réanimation ; il conditionne la plupart des choix de redondance.
- Air médical : pour la ventilation des patients, produit par compresseurs ou mélange, ou livré en bouteilles.
- Air moteur : distribué à pression plus élevée pour actionner certains instruments chirurgicaux.
- Vide médical : pour l’aspiration, avec ses centrales de vide et ses bocaux.
- Protoxyde d’azote et mélange oxygène/protoxyde d’azote (MEOPA) : anesthésie et analgésie.
- CO₂, azote : selon les activités (cœlioscopie, cryothérapie, outils pneumatiques).
- Évacuation des gaz d’anesthésie (EGA) : elle capte les gaz expirés pour protéger les équipes.
Chaque fluide a sa centrale, ses pressions, ses alarmes et des prises détrompées pour qu’aucune confusion ne soit possible.

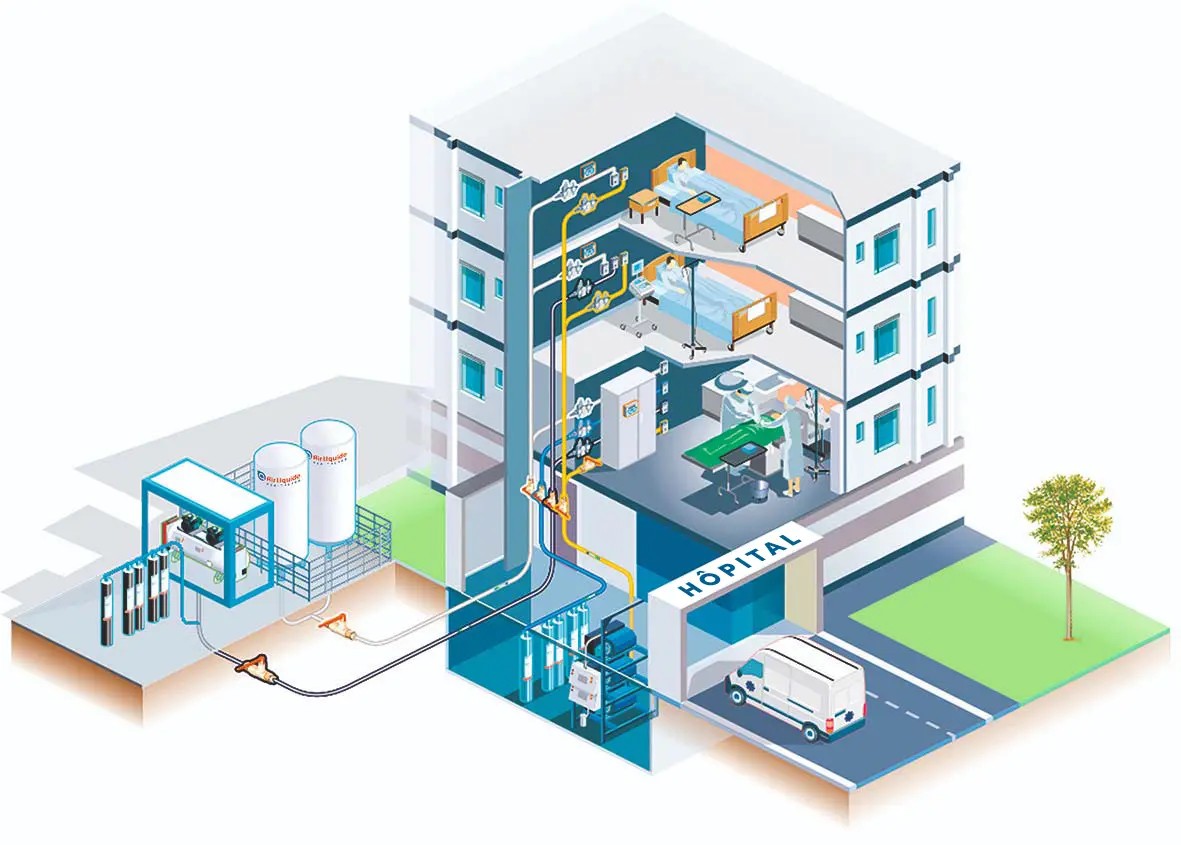

Installation des fluides médicaux, de la centrale à la prise
L’étude couvre tout le parcours, depuis la source jusqu’au point d’utilisation :
- Sources : cuve d’oxygène liquide, centrales de bouteilles, compresseurs d’air, pompes à vide, avec leurs sources de secours ;
- Réseau de distribution en cuivre dédié, tracé, diamètres et pertes de charge calculés à partir des débits simultanés ;
- Coffrets de vannes de sectionnement par zone, détendeurs, alarmes de service et d’urgence ;

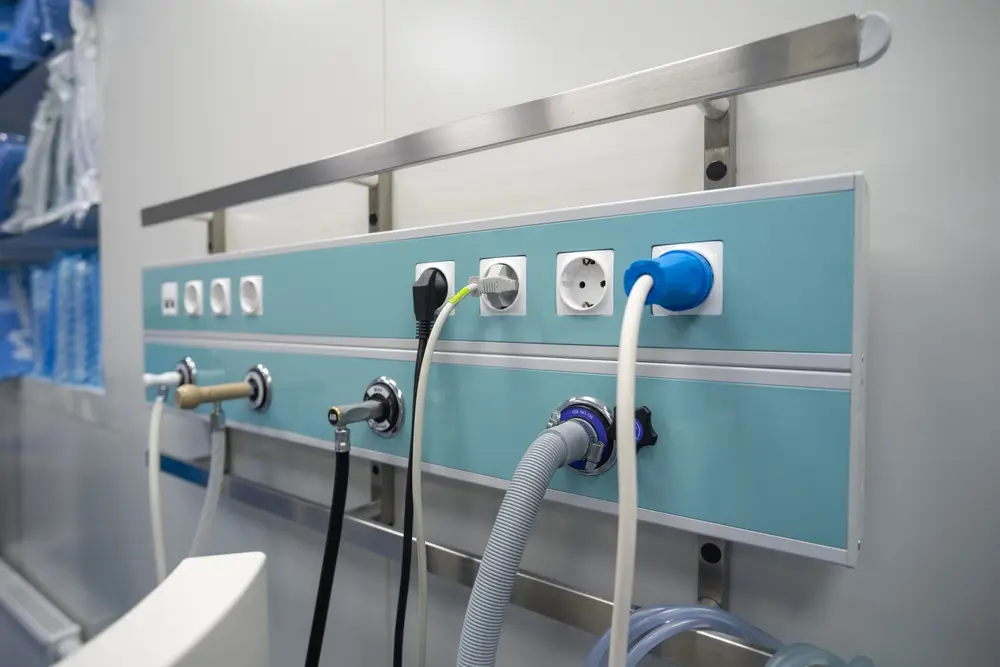

- Prises murales, rampes, bras plafonniers et gaines tête de lit.
Réglementation des fluides médicaux
Normes des réseaux de fluides médicaux et contrôles
Nos études s’appuient sur les textes applicables aux systèmes de distribution de gaz médicaux :
- NF EN ISO 7396-1 : conception, installation, essais et réception des réseaux de gaz médicaux comprimés et de vide ;
- FD S90-155 : document AFNOR complémentaire, notamment pour le nombre de prises par poste et les débits ;
- Règlement de sécurité incendie des établissements de soins (type U, articles U 51 et suivants) : conditions d’installation des gaz médicaux, locaux des sources, coupures ;
- Le statut de médicament des gaz médicaux : la pharmacie à usage intérieur de l’établissement intervient sur leur qualité et sur la réception du réseau.
Avant la mise en service, le réseau passe par des essais d’étanchéité, de pression, d’identité des gaz à chaque prise et de qualité. Nous préparons et suivons ces contrôles avec l’installateur et l’établissement.
Coordination avec les autres lots techniques
Les réseaux de fluides médicaux s’intègrent dans des environnements complexes :
- Coexistence avec les réseaux CVC, courants faibles, SSI, etc.
- Implantation dans des zones à atmosphères contrôlées
- Contraintes de bruit, de vibrations ou de perturbations magnétiques
CIVIGO anticipe et coordonne ces interfaces dès les phases d’APS/APD.
Fluides médicaux au bloc opératoire et en réanimation
Ces services concentrent le plus de prises et les débits simultanés les plus élevés. Au bloc, l’oxygène, l’air médical, l’air moteur, le vide, le protoxyde d’azote et l’évacuation des gaz d’anesthésie arrivent souvent par des bras plafonniers ; en réanimation, par des gaines ou des bras de chaque côté du lit.
L’étude fixe le nombre de prises par poste, les débits de calcul et la coupure par salle, sans priver les salles voisines. Elle tient compte aussi du traitement d’air, de l’éclairage opératoire et des structures porteuses des bras.
Notre mission de bureau d’études pour les fluides médicaux
- Études de faisabilité et d’avant-projet selon les besoins cliniques
- Dimensionnement et schémas fonctionnels (synoptiques, PID)
- Plans d’exécution détaillés avec repérage complet
- Cahiers des charges et DCE spécifiques au lot « fluides médicaux »
- Suivi technique pendant la réalisation, jusqu’à la réception des installations
- Participation aux essais, vérifications et contrôles réglementaires
Des réseaux évolutifs et modulaires
Un service change souvent d’usage pendant la vie d’un bâtiment : ajout de lits, transformation en soins critiques, nouveau bloc. Nous prévoyons des réserves de débit, des sectionnements par zone et des piquages d’attente pour que ces évolutions se fassent sans arrêter tout le réseau.
Vous êtes maître d’ouvrage, architecte ou exploitant hospitalier ?
Notre bureau d’études fluides vous accompagne pour concevoir, rénover ou étendre vos réseaux de fluides médicaux.
FAQ
Foire aux questions sur notre BET fluides
Principalement l’oxygène, l’air médical, l’air moteur, le vide, le protoxyde d’azote et le MEOPA, le CO₂ et l’évacuation des gaz d’anesthésie. La liste exacte dépend des activités de l’établissement.
La référence est la norme NF EN ISO 7396-1 pour les réseaux de gaz médicaux comprimés et de vide, complétée en France par le FD S90-155. Les établissements de soins appliquent aussi les articles U 51 et suivants du règlement de sécurité incendie.
Non. CIVIGO est un bureau d’études indépendant : nous concevons, rédigeons le DCE et suivons les travaux. Les gaz sont livrés par un fournisseur et le réseau est posé par une entreprise spécialisée, choisie par le maître d’ouvrage.
Oui, nous adaptons nos études et préconisations aux chantiers en site occupé, avec des phases de bascule, des solutions temporaires et des plans d’intervention coordonnés.
Oui, CIVIGO peut prendre en charge uniquement l’exécution (plans, notes de calculs, DPGF) si le projet a déjà été conçu en amont.
Tout à fait. Nos équipes peuvent modéliser les réseaux et équipements dans un environnement BIM, facilitant coordination et maintenance future.
